Понимание разделения фаз каучука в составах эпоксидных смол

Почему разделение фаз каучука имеет значение при закалке эпоксидной смолы

Добавление жидкой резины в эпоксидную смолу — это не просто смешивание двух материалов и ожидание лучшей ударопрочности. Окончательные характеристики во многом зависят от того, что происходит во время отверждения.

Реакционноспособный жидкий каучук может первоначально растворяться в эпоксидной смоле, но его совместимость может меняться по мере развития эпоксидной сетки. По мере увеличения молекулярной массы и продолжения сшивки каучук может стать менее совместимым с растущей термореактивной сеткой. Затем система разделяется на фазу, богатую каучуком, диспергированную в непрерывной фазе, богатой эпоксидной смолой.

Разделение фаз каучука является одним из ключевых механизмов, лежащих в основе закаленных эпоксидных систем. При правильном управлении он создает микроскопические резиновые домены, которые могут поглощать и перераспределять напряжение. Когда это происходит слишком рано, слишком поздно или слишком обширно, результатом может быть плохая прозрачность, повышенная вязкость, слабая адгезия или нестабильные механические свойства.

Поэтому для разработчиков рецептур, работающих с CTBN для эпоксидных смол , понимание этого перехода более полезно, чем простое сравнение содержания каучука.

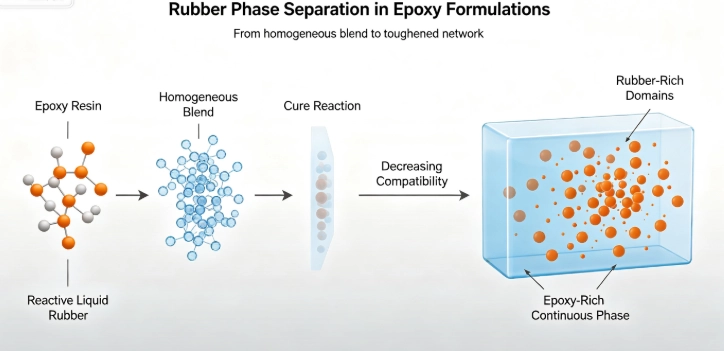

Что происходит во время лечения

Отправной точкой является совместимость жидкой резины и неотвержденной эпоксидной смолы.

Реакционноспособный каучук, такой как CTBN, содержит карбоксильные функциональные группы, которые могут взаимодействовать или реагировать с эпоксидной смолой. Перед отверждением каучук может быть достаточно хорошо диспергирован в смоле. Как только начинается реакция отверждения, эпоксидная фаза постепенно образует трехмерную сетку.

В определенный момент растущая сетка эпоксидной смолы становится термодинамически менее благоприятной для равномерного растворения каучука. Начинают формироваться небольшие богатые каучуком регионы. Эти домены продолжают развиваться по мере лечения.

Важным моментом является то, что расслоение фаз не обязательно является дефектом. Контролируемое разделение фаз часто является механизмом, который придает эпоксидной смоле, модифицированной каучуком, повышенную вязкость разрушения.

Морфология обычно состоит из частиц каучука, диспергированных в сплошной эпоксидной матрице. При механической нагрузке эти частицы могут влиять на распространение трещин посредством таких механизмов, как локальная пластическая деформация, кавитация и текучесть окружающей эпоксидной смолы при сдвиге.

Окончательная морфология зависит от нескольких переменных, а не только от концентрации каучука:

· Функциональность и химическая структура резины

· Молекулярный вес и вязкость

· Содержание акрилонитрила в нитрильном каучуке

· Эпоксидная смола и химия отвердителя

· Резиновая загрузка

· Температура и время отверждения

· Начальная совместимость резины и смолы

Вот почему два состава, содержащие одинаковое процентное содержание жидкого каучука, могут иметь совершенно разную ударную вязкость и вязкость разрушения.

CTBN и образование доменов, богатых каучуком

Каучук CTBN широко используется для повышения ударной прочности эпоксидных смол, поскольку его карбоксильное окончание обеспечивает путь взаимодействия с эпоксидными составами, в то время как бутадиен-акрилонитрильная основная цепь обеспечивает эластомерные свойства.

Баланс важен. Каучук нуждается в достаточной совместимости с эпоксидной смолой для достижения хорошей начальной дисперсии, но отвержденная система также нуждается в достаточной термодинамической движущей силе для производства полезной дисперсной фазы каучука.

Если совместимость остается слишком высокой во время отверждения, резина может не сформировать морфологию, необходимую для эффективного упрочнения. Если несовместимость развивается слишком быстро, могут образоваться более крупные области, богатые каучуком, прежде чем эпоксидная сетка приобретет достаточную прочность, чтобы контролировать их рост.

Поэтому полезная формула направлена ​​на контролируемое, а не неконтролируемое разделение фаз .

Для применений, где важна точная марка CTBN, разработчикам рецептур следует сравнивать молекулярную массу, вязкость, содержание функциональных групп и уровень акрилонитрила, а не выбирать материал только по названию CTBN. Продукт CTBN компании Later может служить отправной точкой при оценке реактивного жидкого каучука для эпоксидных составов.

Связь между разделением фаз и прочностью

Цель добавления жидкой резины обычно не в том, чтобы сделать эпоксидную смолу мягче. Это делается для того, чтобы сделать обычно хрупкий термореактивный материал более устойчивым к механическим нагрузкам.

Когда трещина проходит через немодифицированную эпоксидную смолу, сильно сшитая матрица имеет ограниченную способность рассеивать энергию. Поэтому распространение трещин может происходить быстро.

Хорошо спроектированная система, модифицированная резиной, вводит вторую фазу, которая меняет характер развития трещины. Частицы резины могут кавитировать под напряжением, вызывая деформацию окружающей эпоксидной матрицы. Это потребляет энергию и может замедлить рост трещин.

Это приводит к важному компромиссу в формулировках.

Целью не является создание максимально крупных частиц каучука. Размер частиц, распределение и межфазное соединение должны работать вместе с сеткой эпоксидной смолы.

Что контролирует разделение фаз каучука?

Резиновая химия

Химическая структура резины напрямую влияет на ее совместимость с эпоксидной смолой.

Например, CTBN и ATBN можно рассматривать для модификации эпоксидной смолы, но их концевая функциональность создает разные взаимодействия со смолой и системой отверждения. Таким образом , CTBN и ATBN для эпоксидной смолы — это вопрос формулировки, а не простой вопрос о том, какой материал прочнее.

Карбоксильное окончание CTBN особенно актуально, когда рецептура разработана с учетом эпоксидных реакций с участием каучука с карбоксильными функциональными группами. ATBN вводит аминофункциональность и может вызывать различное поведение реакции, кинетику отверждения и сетевые структуры.

Это различие становится важным при переходе от одного химического состава резины к другому без замены эпоксидной смолы или отвердителя.

Резиновая загрузка

Больше резины не означает автоматически большую прочность.

При относительно низкой нагрузке увеличение содержания каучука может увеличить количество доменов, рассеивающих напряжения. Однако, помимо оптимального значения для конкретного применения, чрезмерное количество резины может снизить модуль упругости, прочность, термическое сопротивление или стабильность размеров.

Правильная загрузка зависит от целевого свойства. Для структурного клея, гибкого покрытия и ударопрочного герметика могут потребоваться очень разные концентрации каучука.

График лечения

Температура отверждения влияет как на кинетику реакции, так и на морфологию фаз.

Быстрое отверждение может привести к быстрому развитию эпоксидной сети, ограничивая время, доступное для роста резиновых доменов. Более медленное отверждение может привести к более обширному разделению фаз до того, как сеть станет полностью развитой.

Это означает, что один и тот же состав CTBN может иметь разную морфологию при разных условиях отверждения .

При разработке производства изменение графика отверждения без мониторинга механических свойств может затруднить определение того, связано ли изменение характеристик с химией или морфологией.

Вязкость и обработка

Жидкий каучук должен быть эффективно диспергирован до того, как система достигнет стадии, когда начинается разделение фаз.

Материалы с высокой вязкостью могут создавать ограничения при смешивании, особенно при увеличении содержания резины. Плохая первоначальная дисперсия может привести к образованию крупных доменов, которые трудно отличить от морфологии, возникающей естественным путем во время отверждения.

По этой причине вязкость жидкого каучука, температуру смешивания и время пребывания следует рассматривать вместе, а не рассматривать как отдельные переменные процесса.

Фазовое разделение — это не то же самое, что плохая совместимость

Одна из наиболее распространенных ошибок при разработке эпоксидных смол, модифицированных каучуком, — это рассматривать каждое видимое явление разделения фаз как свидетельство несовместимости.

Закаленная эпоксидная смола намеренно является многофазным материалом. Вопрос не в том, происходит ли разделение, а в том, когда оно происходит, насколько большими становятся образующиеся домены и может ли граница между фазами эффективно передавать напряжение .

Полезная формулировка обычно требует совместной работы трех этапов:

1. Первоначальная дисперсия — жидкая резина должна быть распределена по неотвержденной эпоксидной смоле.

2. Контролируемое фазовое развитие — отверждение заставляет каучук образовывать дискретные домены, а не неконтролируемые агломераты.

3. Стабильная межфазная структура — резиновая и эпоксидная фазы должны оставаться достаточно связанными, чтобы передавать напряжение во время нагрузки.

Если первый этап не удался, окончательная морфология может содержать крупные агломераты. Если второй этап плохо контролируется, размер домена может стать чрезмерным. Если третья стадия слабая, частицы резины могут вести себя скорее как дефекты, чем как элементы упрочнения.

Как переменные состава CTBN влияют на характеристики эпоксидной смолы

Для разработчиков рецептур, выбирающих агент, повышающий ударную вязкость CTBN , полезные параметры выходят за рамки химической идентичности.

Именно поэтому данные поставщиков следует рассматривать наряду с фактическими испытаниями рецептур. В техническом описании могут быть указаны вязкость, функциональность и основные характеристики материала, но оно не может предсказать точную морфологию каждого состава эпоксидной смолы.

Ассортимент передовых полиуретановых материалов компании Beyond включает CTBN, ATBN, HTPB, HTBN и другие химически активные жидкие полимеры, что позволяет оценивать различные химические свойства концевых функциональных групп в зависимости от системы смол, а не рассматривать жидкую резину как одну категорию материалов.

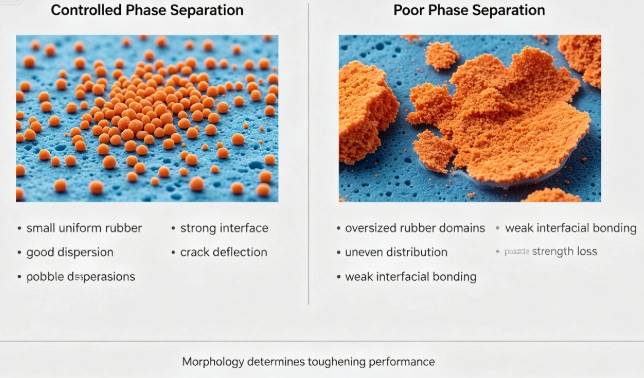

Когда резиновые домены становятся слишком большими

Существует практический предел полезного разделения фаз.

Если резиновые домены разрастаются чрезмерно, они могут уменьшить эффективную несущую поверхность эпоксидной матрицы. Большие домены также могут создавать концентрации напряжений и снижать предел прочности или модуль упругости.

Это становится особенно важным в системах, требующих как вязкости разрушения, так и структурной прочности эпоксидной смолы .

Поэтому состав следует оценивать с использованием нескольких механических показателей, а не только ударной прочности. В зависимости от применения полезные измерения могут включать вязкость разрушения, прочность на разрыв, модуль упругости, удлинение, температуру стеклования и прочность адгезии на сдвиг.

Например, для конструкционных клеев состав, который повышает ударопрочность, но теряет слишком большую термостойкость, может не оказаться улучшением с практической точки зрения.

Разделение фаз в различных областях применения эпоксидной смолы

Желаемая морфология меняется вместе с применением.

В эпоксидных клеях часто используется модификация каучука для улучшения сопротивления отслаиванию, ударопрочности и устойчивости к динамическим нагрузкам. Каучуковая фаза должна улучшать рассеивание энергии без ущерба для адгезии или термостойкости.

В составных матрицах рецептура должна сочетать прочность со связью волокон, технологическую вязкость и конечную механическую прочность. Избыток резины может помешать смачиванию волокон или снизить жесткость матрицы.

В покрытиях гибкость и трещиностойкость могут быть более важными, чем максимальная вязкость разрушения. Вязкость, внешний вид поверхности и поведение при отверждении также становятся важными.

Для электроники и герметизации формулировка имеет дополнительное требование: модификация не может приводить к неприемлемым изменениям в термической стабильности, электрической изоляции или технологических характеристиках. Далее ранее обсуждался HTPB в электронной заливке и инкапсуляции , иллюстрируя, как реакционноспособные жидкие полимеры можно оценивать в соответствии с требованиями конечного материала, а не как изолированные добавки.

Как диагностировать нестабильную систему с фазовым разделением

Когда закаленная эпоксидная смола дает противоречивые результаты, первым шагом должно быть различие между химическим составом состава и проблемами обработки.

К признакам, заслуживающим расследования, относятся:

· Большие различия в прочности между партиями

· Неожиданное увеличение вязкости во время хранения.

· Видимые частицы или мутные области перед отверждением

· Значительная потеря прочности на разрыв после увеличения содержания каучука.

· Сильная зависимость производительности от температуры отверждения

· Плохая адгезионная прочность, несмотря на улучшенную ударопрочность

Микроскопия может быть особенно полезна, поскольку массовые механические испытания показывают только окончательный результат. Микроскопический анализ может выявить, является ли каучуковая фаза мелкодисперсной, широко распределенной или представлена ​​в виде крупных агломератов.

Для программы составления рецептур сравнение морфологии с вязкостью разрушения часто дает более полезную информацию, чем одновременное изменение нескольких переменных рецептуры.

Выбор между CTBN, ATBN и другими жидкими каучуками

Не существует универсального лучшего жидкого каучука для каждой полимерной системы.

CTBN тесно связан с повышением ударной вязкости эпоксидной смолы, поскольку его карбоксильная группа может участвовать в химическом составе эпоксидной смолы. ATBN может быть привлекательным там, где желательны аминофункциональность и различное поведение реакции. HTPB , напротив, имеет концевые гидроксильные группы и особенно актуален для полиуретановых систем, где гидроксильная функциональность соответствует подходящим изоцианатам.

Различие можно ясно увидеть при сравнении их функциональных групп:

Например, разработчик рецептуры эпоксидного клея обычно должен начинать с CTBN для проверки эпоксидной смолы или ATBN, а не выбирать HTPB просто потому, что все три являются жидкими каучуками.

Кроме того, также предусмотрены HTPB , ATBN , HTBN и CTPB , что позволяет учитывать различные реакционноспособные структуры жидкого каучука в зависимости от химического состава полимера-хозяина.

Практический подход к управлению фазовой морфологией

Более надежный процесс разработки — это изменение одной основной переменной за раз.

Для эпоксидной системы на основе CTBN первоначальная проверка может быть сосредоточена на:

1. Содержание CTBN и класс вязкости.

2. Совместимость эпоксидной смолы с резиной до отверждения.

3. Температура и время отверждения.

4. Окончательный размер и распределение резиновых доменов.

5. Вязкость разрушения в зависимости от свойств при растяжении и термических свойствах.

Цель состоит в том, чтобы определить точку, в которой каучуковая фаза достаточно развита, чтобы рассеивать энергию разрушения, не становясь при этом доминирующей мягкой фазой.

Этот подход более информативен, чем простое увеличение концентрации каучука, когда ударная вязкость оказывается ниже целевого значения.

Почему выбор поставщика имеет значение для фазоразделенных эпоксидных систем

Два материала, описанные как CTBN, могут по-разному вести себя в составе. Различия в распределении молекулярной массы, содержании акрилонитрила, карбоксильной функциональности, вязкости и производственном контроле могут влиять как на обработку, так и на конечную морфологию.

Поэтому для промышленных покупателей оценка поставщика должна включать не только цену и номинальное наименование продукта. Важная информация включает в себя:

· Технические характеристики и стабильность партии

· Значения функциональной группы

· Диапазон вязкости

· Стабильность при хранении

· Рекомендуемые условия обработки

· Опыт применения

· Наличие технической поддержки и кастомизации

Для более крупных программ создания рецептур доступ к единообразному сырью особенно важен, поскольку изменения в характеристиках резины могут проявляться как изменения в самой рецептуре эпоксидной смолы.

От разделения фаз к лучшей закалке эпоксидной смолы

Разделение фаз каучука лучше всего понимать как проблему контролируемой морфологии.

Самые сильные составы не просто максимизируют содержание каучука. Они создают стабильную эпоксидную матрицу, содержащую хорошо распределенные домены каучука с эффективным интерфейсом , что позволяет каучуковой фазе участвовать в рассеивании напряжений, не жертвуя при этом свойствами, которые делают эпоксидную смолу полезной.

Вот почему выбор CTBN должен быть связан с химическим составом эпоксидной смолы, условиями отверждения, вязкостью обработки и механическими требованиями готового продукта.

Для разработчиков рецептур, сравнивающих различные подходы, следующим шагом часто является прямое сравнение добавок, повышающих ударную вязкость БТБН для систем эпоксидных смол , с последующим тестированием конкретного состава, а не полагаться на общий рейтинг жидких каучуков.
