Стандартная резина HTPB легко разрушается при высоких температурах и не обладает прочной адгезией. Химики решают эти проблемы, исследуя различные производные формы HTPB (полибутадиена с гидроксильными концевыми группами) . Гидрогенизация основной цепи удаляет двойные связи, повышая термостойкость и прозрачность. Между тем, эпоксидирование добавляет реакционноспособные оксирановые кольца, улучшая поверхностную адгезию и совместную реакционную способность. Промышленность использует различные производные формы HTPB (полибутадиена с концевыми гидроксильными группами) для работы в сложных условиях.
· Гидрированный HTPB создает стабильные одинарные связи. Эта модификация блокирует повреждение солнечного света и обеспечивает чистоту уличной электроники.
· Эпоксидированный HTPB добавляет активные кислородные кольца. Эти кольца улучшают прочность клея на стеклянных, алюминиевых и стальных поверхностях.
· Разработчики рецептур добавляют эпоксидированный HTPB в хрупкие смолы. Гибкие резиновые частицы поглощают удары и предотвращают растрескивание материала.
· Компания Shanghai Дальнейшие Новые Материальные Технологии, Ltd. поставляет полный спектр продуктов HTPB . Мы можем настроить HTPB в соответствии со сценариями применения и техническими требованиями клиентов, включая монофункциональные , гидрированные и эпоксидированные HTPB.
Инженеры-химики часто модифицируют основные цепи жидкого полибутадиена для создания специализированных высокоэффективных материалов. Они синтезируют различные производные формы HTPB (полибутадиена с гидроксильными группами) , чтобы преодолеть стандартную чувствительность к нагреванию и химическую слабость. Эти целенаправленные химические модификации меняют фундаментальную структуру полимера для сложных промышленных условий.
При гидрировании газообразный водород добавляется непосредственно через ненасыщенные двойные связи углерод-углерод в полимерной цепи. Катализаторы из благородных металлов ускоряют эту химическую реакцию при контролируемых настройках температуры и давления. Химический процесс полностью преобразует уязвимые двойные связи в стабильные одинарные связи.
Устранение этих двойных связей предотвращает серьезное термическое окисление и деградацию под воздействием солнечного света с течением времени. Полностью насыщенная основная цепь сохраняет исключительную химическую стабильность во время суровых условий окружающей среды. Кроме того, жидкая резина сохраняет высокую гибкость при экстремально низких рабочих температурах.
В результате эпоксидирования активные атомы кислорода вводятся в основную цепь полибутадиена с образованием реакционноспособных оксирановых колец. Химические переработчики смешивают органические перкислоты с жидким каучуком, чтобы вызвать такое точное преобразование. Реакция нацелена на определенные двойные связи, сохраняя при этом ключевые концевые гидроксильные группы.
Эти добавленные оксирановые кольца значительно увеличивают поверхностную энергию и структурную реакционную способность. Новые химические группы допускают вторичные реакции отверждения с обычными эпоксидными смолами. Следовательно, разработчики рецептур смол выбирают различные производные формы HTPB (полибутадиена с концевыми гидроксильными группами) для улучшения адгезии на сложных подложках, таких как стекло, сталь и алюминий.

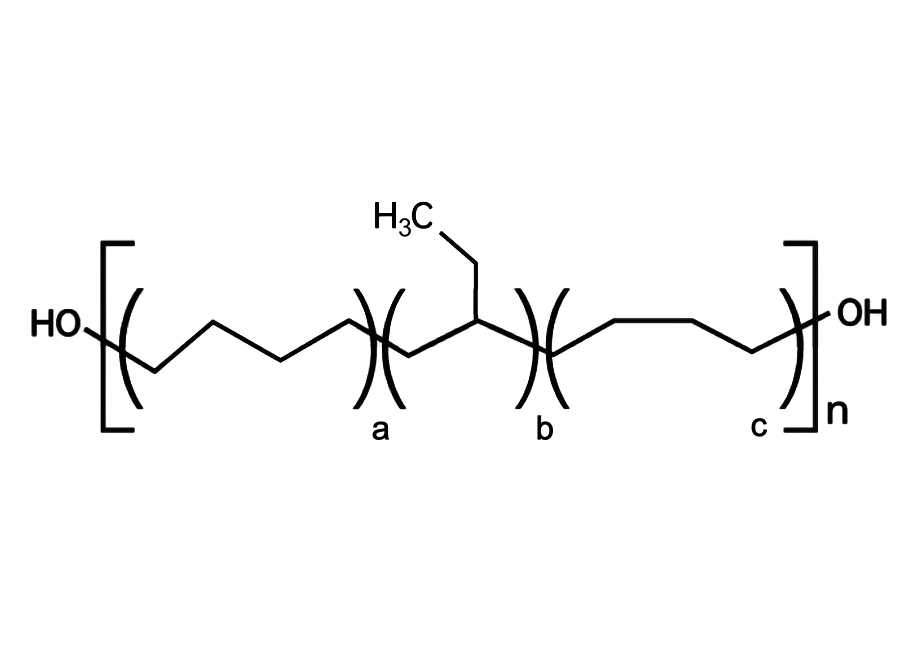

Гидрированный полибутадиен с концевыми гидроксильными группами (H-HTPB) обладает уникальными химическими свойствами, с которыми не может сравниться стандартный полибутадиен. Устранение двойных связей основной цепи полностью меняет физическое поведение полимера. Следовательно, материал превосходно работает в экстремальных условиях эксплуатации.
Ненасыщенные полимеры быстро разлагаются, когда солнечный свет и кислород атакуют уязвимые двойные связи. Гидрирование превращает эти двойные связи в стабильные одинарные связи. Эта насыщенная углеводородная основа защищает полимер от фотоокисления и термического разрушения.
Стабильные одинарные связи предотвращают расщепление и сшивание основной цепи при длительном воздействии ультрафиолета.
Молекулы воды также не могут разорвать гидрофобную полимерную цепь. Промышленные покрытия и герметики с использованием H-HTPB сохраняют структурную целостность в условиях высокой влажности. Материал устойчив к поглощению влаги, кислой среде и щелочному воздействию в течение длительного срока службы.
Стандартные жидкие каучуки темнеют и желтеют под воздействием тепла и солнечного света. Полностью насыщенная основная цепь H-HTPB устраняет светопоглощающие хромофоры. Эта четкая структура обеспечивает полную передачу видимого света без искажения цвета.
Резина также сохраняет высокую физическую гибкость в криогенных условиях. Полимер имеет очень низкую температуру стеклования, часто опустившуюся ниже -60 градусов по Цельсию. Некристаллическая основа предотвращает затвердение и охрупчивание в условиях глубокой заморозки.
Производители дисплеев в значительной степени полагаются на H-HTPB при производстве жидких оптически прозрачных клеев (LOCA). Разработчики рецептур включают гидрированные полибутадиеновые смолы непосредственно в клеевые смеси в качестве эффективных пластификаторов. Эти смолы снижают внутреннее напряжение во время отверждения, сохраняя при этом высокую прозрачность.
Этап | Химическая роль/реакция | Цель в области электроники дисплея |
Промежуточный предшественник | Вступал в реакцию с алифатическими/ароматическим диизоцианатами и блокировался гидроксил-функционализированными (мет)акрилатами (например, HEMA). | Подготавливает производные уретана (мет)акрилата для рецептуры. |
Незаменимый олигомерный ингредиент | Образует многофункциональные уретановые (мет)акрилатные олигомеры. | Функционирует как основной компонент, отверждаемый УФ-излучением, в LOCA с соответствующим индексом. |
Повышение производительности | Обеспечивает показатель преломления ~1,5 и высокую стойкость к окислению. | Обеспечивает оптическую прозрачность и структурное соединение между панелями дисплея и стеклом. |
Химики модифицируют концевые гидроксильные группы H-HTPB с образованием светоотверждаемых олигомеров. Эти функционализированные полимеры соответствуют показателю преломления стеклянных покрытий и сенсорных панелей. Оптоэлектронные устройства обладают высокой ударопрочностью, четкостью изображения без пожелтения и постоянной защитой от влаги.

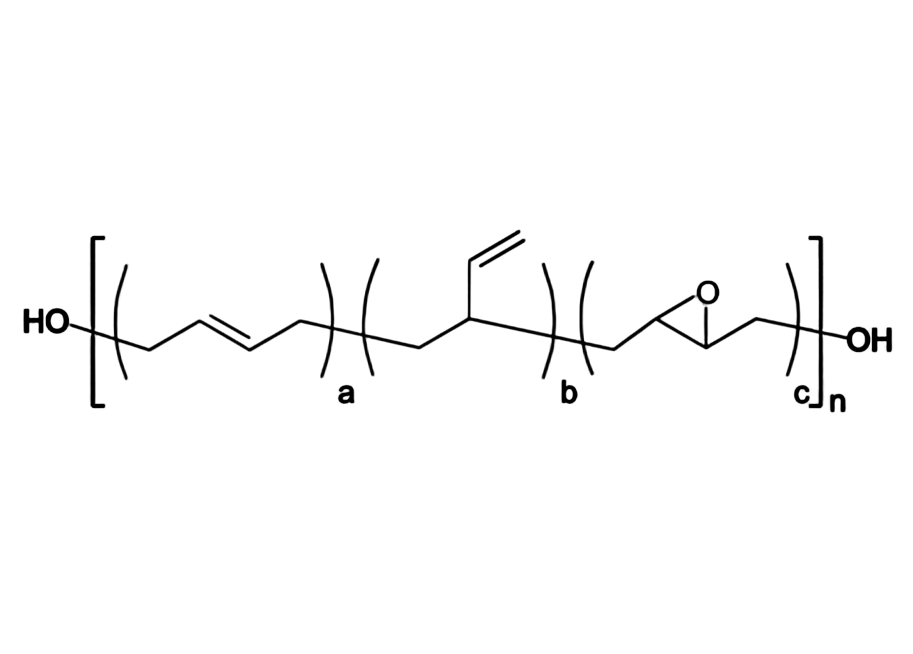

Эпоксидированный полибутадиен с концевыми гидроксильными группами (ЭHTPB) предлагает замечательные функциональные преимущества для современных полимерных составов . Химическая модификация добавляет реакционноспособные оксирановые кольца вдоль основной цепи жидкого каучука. Это преобразование резко меняет физические свойства, химическую реакционную способность и механические характеристики.
Химики контролируют содержание кислорода в оксиране во время синтеза, чтобы точно настроить характеристики материала. Более высокие уровни эпоксидной смолы увеличивают молекулярное притяжение цепей жидкого полимера. Следовательно, поведение при обработке и механические свойства отверждения изменяются в зависимости от степени конверсии.
Свойство / Система | Влияние увеличения конверсии эпоксидирования |
Вязкость и обработка | Вязкость значительно возрастает при более высокой конверсии, задерживая воздух и препятствуя высвобождению пузырьков (особенно это заметно при конверсии выше 10%). |
Аккуратная механика из ПУ | - Прочность на разрыв : резко увеличивается (на ~240% при конверсии 10%) за счет более высокой плотности сшивки. - Удлинение : падает до ~50% при конверсии 5% и сохраняет ~70% этого значения при конверсии 10%, поскольку гибкие 1,4-цис-связи преобразуются в жесткие эпоксидные кольца. |
Заполненный ПУ (ПУ-Ф) Механика | - Прочность на разрыв : остается стабильной до степени конверсии 20%, затем возрастает почти на 200% при конверсии 30%. - Удлинение : сохраняет относительно высокую деформацию (~80%) до 10%, но резко снижается до ~20% при конверсии 20–30% из-за чрезмерного сшивания и охрупчивания сети. |
Более высокое содержание оксирана приводит к появлению вторичных реакционных центров для отвердителей амина или ангидрида кислоты. Эти оксирановые группы реагируют вместе с концевыми гидроксильными функциональными группами . Разработчики рецептур создают плотные трехмерные сети с исключительной структурной стабильностью.
Немодифицированные полибутадиеновые неполярные основные цепи с трудом связываются с полярными поверхностями. Эпоксидирование устраняет этот механизм разрушения адгезии сердцевины за счет изменения химической структуры.
· Механизм усиления : Эпоксидирование преобразует ненасыщенные двойные связи в полярные оксирановые кольца в основной цепи полимера. Эта селективная модификация повышает общую полярность полимера, обеспечивая более сильное полярное взаимодействие с высокополярными поверхностями.
· Улучшение межфазной адгезии : добавленная полярная функциональность повышает совместимость матрицы с полярными добавками и усиливает межфазную адгезию.
· Количественный прирост прочности на сдвиг : В испытаниях на сдвиг на нахлест на полярных подложках, таких как эпоксидная смола, 30% эпоксидированный состав HTPB-полиуретан достиг почти в три раза большей прочности на сдвиг по сравнению с немодифицированным HTPB-PU .
Полярные оксирановые группы создают водородные связи с поверхностными гидроксильными группами оксидов металлов и стекла. Полимерные цепи противостоят физическим силам отслаивания при высоких нагрузках. Инженеры-химики используют это прочное межфазное соединение, чтобы исключить этапы грунтования поверхности при нанесении клея.
Стандартные эпоксидные смолы обеспечивают высокую жесткость, но страдают от сильной хрупкости. Включение EHTPB в жесткие эпоксидные матрицы создает каучуковый домен, разделенный микрофазами. Эти микродомены поглощают кинетическую энергию при внезапных механических воздействиях. Гибкие резиновые частицы эффективно останавливают распространение трещин по затвердевшей матрице.
Эпоксидированная полибутадиеновая жидкая резина повышает жесткость жестких термореактивных смол без снижения термостойкости или электроизоляционных характеристик.
Системы электрической герметизации требуют низкого внутреннего напряжения во время термоциклирования. Производители электроники используют герметики, модифицированные EHTPB, для защиты чувствительных микрочипов. Эластичная фаза снижает силы усадки во время отверждения, предотвращая растрескивание внутренних компонентов при экстремальных рабочих температурах.
Инженеры-химики оценивают конкретные условия эксплуатации, прежде чем выбрать модификацию основной цепи жидкого каучука. Стандартный полибутадиен обеспечивает гибкость , но специальные применения требуют повышенных химических характеристик.
В таблице ниже показаны различия в характеристиках трех основных типов полибутадиеновой жидкой резины.
Свойство производительности | Стандартный HTPB | Гидрированный HTPB (H-HTPB) | Эпоксидированный HTPB (ЭХТРБ) |
УФ и термическая стабильность | Бедный | Выдающийся | Умеренный |
Полярная адгезия к подложке | Низкий | Низкий | Исключительный |
Оптическая четкость | Желтый цвет со временем | Всегда ясно | Стандартный |
Эпоксидная матрица | Никто | Никто | Высокий |
Температура стеклования | Очень низкий ( -70°C ) | Низкий ( -60°C ) | Умеренный ( от -40°C до -15°C ) |
Выбор подходящего полибутадиенового полимера напрямую зависит от конечных требований применения. Разработчики продукции изучают воздействие окружающей среды и потребности в механическом соединении, чтобы принять решение. Разработчики рецептур анализируют различные производные формы HTPB (полибутадиена с концевыми гидроксильными группами), чтобы решить конкретные проблемы с производительностью в стандартных термореактивных системах.
· Выбирайте гидрогенизированный HTPB (H-HTPB) при разработке уличной электроники, жидких оптически прозрачных клеев или криогенных герметиков. Насыщенная основа устойчива к пожелтению, воздействию солнечных лучей и деградации влаги в течение длительного времени.
· Выбирайте эпоксидированный HTPB (EHTPB) при изготовлении конструкционных клеев, заливочных масс для электронной герметизации или упрочненных эпоксидных композитов. Реактивные оксирановые кольца повышают полярность полимера и образуют прочные химические связи с металлом и стеклом.
Соответствие химического состава основной цепи эксплуатационным требованиям обеспечивает максимальный срок службы изделия и механическую надежность.
Модифицированные производные полибутадиена превращают базовую жидкую резину в прочные конструкционные материалы. Гидрогенизированный H-HTPB обеспечивает четкое зрение, стойкость к ультрафиолетовому излучению и гибкость в работе в холодных наружных условиях. Между тем, эпоксидированный EHTPB придает решающую прочность, полярную адгезию и прочность глубокой сшивки для склеивания металла и стекла.
Разработчики химических рецептур полагаются на различные производные формы HTPB (полибутадиена с гидроксильными группами) для решения сложных материальных проблем в современной электронике.
Гидрированный HTPB удаляет двойные связи, чтобы максимизировать устойчивость к ультрафиолетовому излучению и оптическую прозрачность. В эпоксидированный HTPB добавляются оксирановые кольца для улучшения поверхностной адгезии и реакционной способности с эпоксидными смолами.
Гидрирование превращает реакционноспособные двойные связи углерод-углерод в насыщенные одинарные связи. Эта химическая модификация блокирует фотоокисление, предотвращает термический распад и останавливает длительное пожелтение под интенсивным солнечным светом.
Эпоксидированный HTPB вводит гибкие резиновые домены в хрупкие эпоксидные матрицы. Эти резиновые частицы поглощают энергию удара, останавливают распространение трещин и значительно улучшают адгезию основания.
English
English
Spanish
Russian
Arabic
French
German
Portuguese
Turkish
Dutch
Polish
Korean
Vietnamese
Indonesian
05. Aug, 2026
