Выбор реактивной жидкой резины для динамических клеевых нагрузок

Почему динамические клеевые нагрузки требуют другой стратегии выбора

Клей, который хорошо работает при статической нагрузке, может вести себя совершенно по-другому, когда склеенное соединение подвергается многократному сдвигу, отслаиванию, вибрации, ударам или термомеханическим циклическим воздействиям. В этих условиях клей не просто несет нагрузку. Он неоднократно накапливает и высвобождает энергию деформации, перераспределяет напряжение и сопротивляется возникновению и росту трещин.

Это делает выбор реактивной жидкой резины не просто вопросом, какой модификатор обеспечивает наибольшее удлинение или ударную вязкость. Полезным материалом является тот, который может развивать соответствующую морфологию резины, эффективно взаимодействовать с клеевой матрицей, рассеивать механическую энергию и оставаться совместимым с необходимыми условиями обработки и отверждения. Обзор доступных реактивных материалов из жидкого каучука может помочь определить соответствующие семейства материалов, прежде чем переходить к скринингу конкретных рецептур.

Поэтому процесс выбора следует начинать с условий эксплуатации, а не с названия продукта. Ключевой вопрос: какой химический состав, функциональность, молекулярная масса и нагрузка каучука могут обеспечить требуемую реакцию на фактическую динамическую нагрузку без ущерба для остальной части клеевой системы?

Что делает реактивную жидкую резину полезной при циклических нагрузках

Динамическое нарушение адгезии часто развивается прогрессивно. Небольшие дефекты, пустоты, границы раздела и области локальной концентрации напряжений могут стать очагами зарождения трещин. Как только образуется трещина, повторяющаяся нагрузка может привести к ее прохождению через слой клея или вдоль границы раздела клей-подложка.

Реакционноспособный жидкий каучук может изменить этот процесс, вводя дисперсную фазу каучука в сетку отвержденного полимера. В зависимости от химического состава и морфологии каучуковая фаза может способствовать локализованной деформации и рассеиванию энергии вокруг развивающейся трещины. Отклонение трещины, кавитация резины, сдвиговая деформация матрицы и другие механизмы упрочнения могут способствовать повышению устойчивости к росту трещин.

Вот почему сопротивление адгезионной усталости не может быть надежно предсказано только на основе прочности на растяжение. Состав с высокой статической прочностью все же может испытывать быстрый рост усталостных трещин, в то время как несколько более податливый состав может дольше выдерживать повторные нагрузки, поскольку он более эффективно рассеивает механическую энергию.

Рассеяние энергии важнее максимальной прочности

При циклическом нагружении напряжение концентрируется вокруг дефектов и вершин трещин. Если окружающий материал не может выдержать местное напряжение, трещина может расширяться с каждым циклом нагрузки.

Клей, модифицированный каучуком, может поглощать часть этой энергии за счет деформации каучуковой фазы и окружающей матрицы. Однако цель состоит не в том, чтобы просто смягчить клей. Чрезмерное размягчение может снизить модуль упругости, прочность сцепления, сопротивление ползучести и стабильность размеров.

Полезное окно рецептуры — это то, где каучуковая фаза обеспечивает достаточное рассеивание энергии, в то время как непрерывная матрица сохраняет механические свойства, необходимые для соединения.

По этой причине распространение трещин и поведение при разрушении часто являются более полезными критериями выбора, чем удлинение при разрыве, когда клей будет работать при повторяющихся механических нагрузках.

Чем реактивная жидкая резина отличается от нереактивного пластификатора

Нереактивный пластификатор может повысить гибкость за счет уменьшения межмолекулярных взаимодействий или снижения эффективности стеклования полимерной системы, но он не обязательно химически интегрируется в отвержденную сетку. В зависимости от состава это может повлиять на долговременную стабильность, когезионную прочность, устойчивость к миграции и устойчивость к воздействию окружающей среды.

Реактивная жидкая резина отличается тем, что ее концевые функциональные группы могут участвовать в химическом процессе отверждения клея. Таким образом, каучук в некоторой степени становится частью конечной сетки, а не действует только как физически смешанная мягкая фаза.

Это делает функциональность терминала важнейшим параметром выбора. Совместимость функциональных групп со смолой и системой вулканизации определяет, как каучук участвует в формировании сети и как развивается окончательная морфология.

Установите соответствие между химией резины и химией клея.

Первым этапом отбора реактивного жидкого каучука должна быть химическая совместимость. Модификатор, который хорошо работает в одном семействе клеев, не может быть автоматически перенесен в другое.

Концевые группы, структура основной цепи, полярность, молекулярная масса и химия отверждения — все это влияет на поведение жидкого каучука во время смешивания и отверждения. Поэтому модификатор необходимо оценивать как часть готовой рецептуры клея.

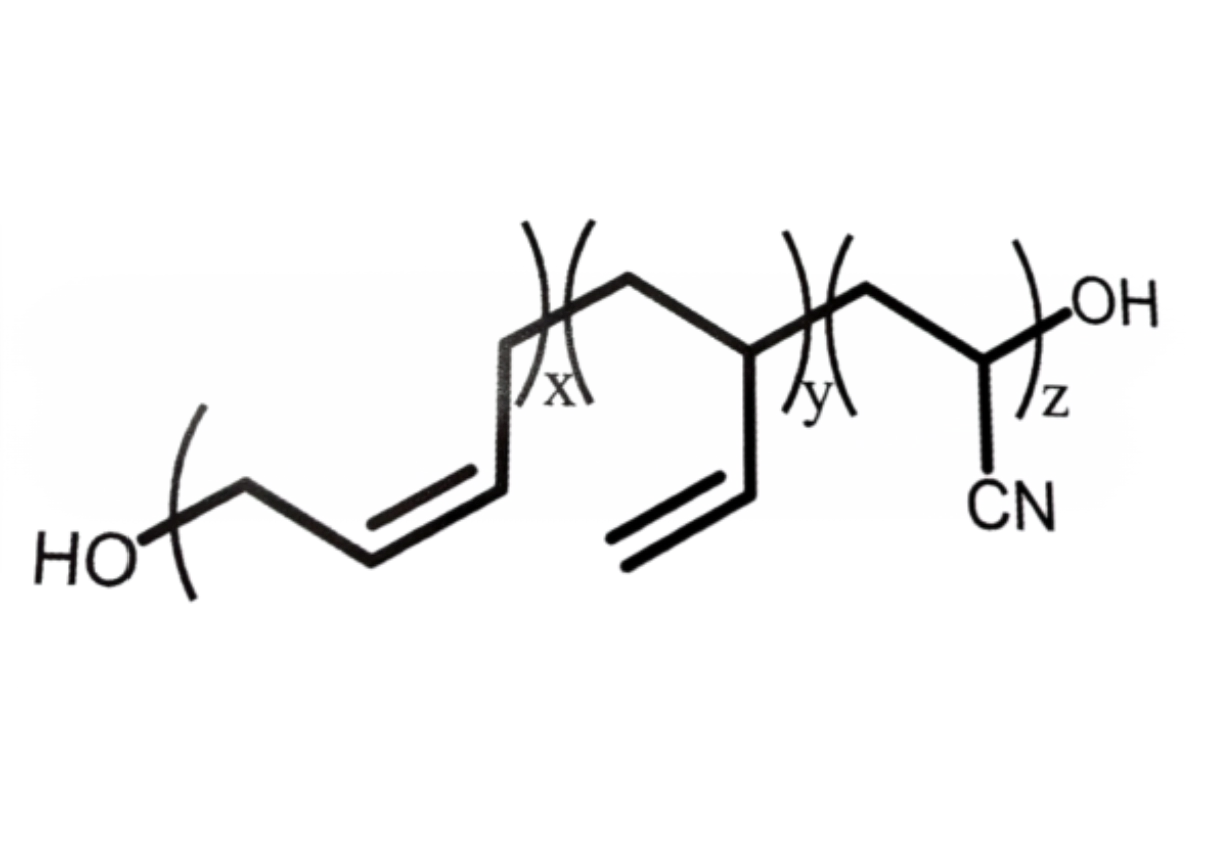

CTBN для клеев на эпоксидной основе

CTBN для эпоксидных клеев обычно рассматривается, когда целью является повышение вязкости разрушения при сохранении прочности и термических характеристик термореактивной эпоксидной матрицы.

CTBN содержит карбоксильную функциональность и основную цепь на основе бутадиена. Содержание акрилонитрила может влиять на полярность, вязкость, взаимодействие смол и морфологию, образующуюся во время отверждения. Эти переменные становятся особенно важными, когда клей должен выдерживать повторяющиеся механические нагрузки.

Поэтому выбранный CTBN следует оценивать с учетом конкретной эпоксидной смолы, отвердителя, содержания каучука, режима отверждения и целевой морфологии. Начальной совместимости недостаточно. Окончательно отвержденная структура определяет, как каучуковая фаза способствует устойчивости к растрескиванию.

ATBN, когда функциональность терминала меняет взаимодействие

ATBN для эпоксидных клеев предлагает еще один подход к модификации резины. Его структура с концевыми аминогруппами создает другие взаимодействия с эпоксидной смолой и химическими процессами отверждения по сравнению с жидкой резиной с концевыми карбоксильными группами.

Это различие может повлиять на поведение реакции, разделение фаз, межфазное соединение и структуру отвержденной сетки. Одна и та же концентрация каучука может давать разные механические результаты в зависимости от конечной функциональности и остальной части рецептуры.

Поэтому ATBN следует выбирать в соответствии с полной эпоксидной системой, а не рассматривать как прямую замену CTBN один к одному.

HTPB для полиуретановых клеев

Полиуретановые клеи требуют другого подхода к выбору, поскольку гидроксильная группа может напрямую реагировать с изоцианатами во время образования полиуретана.

HTPB представляет собой полибутадиен с концевыми гидроксильными группами, который можно включать в полиуретановые сетки. Его гидроксильная функциональность, молекулярная масса, гидроксильное число и вязкость влияют на баланс NCO/OH, сетчатую структуру, поведение при обработке и конечные механические свойства.

Для полиуретановых составов, в которых химически активный жидкий каучук используется для придания гибкости или улучшения устойчивости к повторной деформации, HTPB следует оценивать вместе с выбранным изоцианатом и общим составом NCO/OH.

Молекулярный вес и функциональность могут изменить динамические характеристики клея

Как только химический состав становится совместимым, молекулярная архитектура становится одной из наиболее важных переменных выбора. Два жидких каучука, основанные на схожих химических структурах, могут вести себя по-разному из-за различий в молекулярной массе, распределении молекулярной массы, функциональности и вязкости.

Молекулярный вес влияет на вязкость и образование каучукового домена

Молекулярная масса напрямую влияет на вязкость и, следовательно, может влиять на смешивание, диспергирование, дегазацию, дозирование и покрытие.

Каучук с более высокой молекулярной массой может потребовать более высоких температур обработки или большей энергии смешивания. Если диспергирование становится затруднительным, отвержденный клей может содержать слишком большие резиновые домены или локальные изменения состава, которые действуют как слабые области при повторяющихся нагрузках.

На другом конце диапазона выбор материала с более низкой вязкостью исключительно для удобства обработки не гарантирует желаемой реакции на ударную вязкость. Молекулярная структура по-прежнему должна поддерживать фазовую морфологию и механическое поведение, необходимые после отверждения.

По этой причине молекулярную массу следует оценивать вместе с вязкостью, содержанием каучука, совместимостью смол и условиями обработки, а не рассматривать как изолированную характеристику.

Функциональность контролирует участие каучука в сети

Функциональность определяет, сколько реакционноспособных групп доступно для включения в развивающуюся полимерную сеть. Это может влиять на плотность поперечных связей, архитектуру сети, фазовое поведение и баланс между гибкостью и прочностью сцепления.

Поэтому монофункциональный жидкий каучук и бифункциональный жидкий каучук не следует рассматривать как эквивалентные материалы просто потому, что они имеют схожие основные цепи.

В полиуретановых системах гидроксильная функциональность влияет на баланс NCO/OH. В эпоксидных системах материалы с концевыми карбоксильными и аминными группами могут по-разному взаимодействовать со смолой и системой отверждения.

Важный вопрос не в том, имеет ли жидкий каучук более высокую или более низкую функциональность в отдельности. Вопрос в том, создает ли его функциональность сетевую структуру, необходимую для предполагаемых условий динамической нагрузки.

Выбирайте реактивную жидкую резину в зависимости от типа динамической нагрузки

«Динамическая нагрузка» охватывает несколько различных механических условий. Соединение, подвергшееся миллионам циклов вибрации малой амплитуды, имеет другую среду разрушения, чем соединение, подвергающееся повторяющимся ударам или большой деформации отслаивания.

Поэтому выбор материала должен быть связан с доминирующим режимом напряжения.

Циклический сдвиг

При циклическом сдвиге клеевой слой неоднократно деформируется в направлении сдвига. Локальные дефекты и геометрические нарушения могут создавать концентрации напряжений, которые постепенно вызывают усталостное повреждение.

Подходящий модификатор резины должен обеспечивать контролируемое рассеивание энергии, сохраняя при этом достаточную когезионную прочность. На этот баланс влияют морфология доменов каучука, модуль матрицы и межфазная адгезия между каучуком и матрицей.

Для этих применений испытания на циклический сдвиг или усталость более информативны, чем одно значение сдвига внахлест, поскольку условия эксплуатации определяются повторной нагрузкой, а не одной максимальной нагрузкой.

Пилинг и сгибание

Отслаивание и изгиб вызывают сильно локализованную деформацию, особенно вблизи краев склеенных участков. Поэтому гибкие сборки могут требовать другого баланса модуля упругости по сравнению с жесткими конструкционными соединениями.

Реактивный модификатор каучука может помочь компенсировать повторяющуюся деформацию, но чрезмерное содержание каучука может снизить когезионную прочность и увеличить ползучесть.

Оценка должна воспроизводить фактическую скорость отслаивания, температуру, геометрию соединения и количество ожидаемых циклов во время эксплуатации.

Ударная и ударная нагрузка

Ударная нагрузка приводит к быстрой деформации и высокому местному напряжению. Клей должен рассеивать энергию достаточно быстро, чтобы предотвратить нестабильный рост трещин.

Для ударопрочных систем резиновая фаза должна эффективно взаимодействовать с матрицей и создавать полезные механизмы рассеивания энергии, не вызывая чрезмерной потери жесткости.

Поэтому ударную вязкость следует учитывать наряду с поведением при разрушении и данными об усталости, а не использовать в качестве единственной основы для выбора реактивного модификатора резины.

Вибрация и повторяющаяся механическая езда на велосипеде

Вибрация может подвергнуть клей воздействию очень большого количества относительно небольших циклов нагрузки. Со временем даже небольшие повреждения могут накапливаться и в конечном итоге привести к когезионному или межфазному разрушению.

Соответствующие переменные могут включать рост усталостных трещин, поведение демпфирования, когезионную прочность и стабильность границы раздела резина-матрица.

Поэтому состав, который хорошо показывает себя в кратковременных испытаниях на растяжение или сдвиг внахлест, может потребовать дополнительной проверки перед использованием в условиях длительной вибрации.

Тип динамической нагрузки и выбор реактивной жидкой резины

Сравнение показывает, почему не существует универсальной «лучшей» жидкой резины для динамических клеев. Выбор подходящего модификатора зависит от доминирующего механизма разрушения, химического состава клея, конструкции соединения и условий эксплуатации.

Нагрузка резины — это переменная производительность, а не простой рычаг повышения прочности

Увеличение содержания каучука не приводит к автоматическому повышению динамической долговечности. При низкой нагрузке каучуковой фазы может быть недостаточно для обеспечения значительного рассеяния энергии. При более высокой нагрузке избыточное содержание мягкой фазы может снизить модуль упругости, когезионную прочность, термическую стабильность и размерное сопротивление.

Поэтому полезный диапазон обычно представляет собой окно формулирования, а не фиксированный уровень нагрузки.

Необходимо учитывать три фактора вместе:

· Загрузка каучука и результирующая концентрация дисперсной фазы

· Размер и распределение каучуковых доменов после отверждения

· Адгезия между каучуковой фазой и непрерывной полимерной матрицей

Состав может содержать «нужное» количество каучука, но при этом работать плохо, если каучуковые домены слишком велики, плохо распределены или слабо связаны с матрицей.

Морфология имеет большее значение, чем просто загрузка

Динамическое упрочнение сильно зависит от морфологии, создаваемой во время отверждения. Каучуковая фаза должна быть достаточно диспергированной, чтобы взаимодействовать с развивающимися трещинами, в то время как размер домена и межфазные характеристики должны оставаться соответствующими химическому составу матрицы.

Вот почему морфологию каучуковой фазы следует рассматривать как результат рецептуры, а не простое свойство сырья.

Температура отверждения, скорость отверждения, состав смолы, молекулярная масса, загрузка каучука и история обработки - все это может влиять на разделение фаз. Таким образом, два состава, содержащие один и тот же жидкий каучук, могут давать разные отвержденные структуры и разные усталостные характеристики.

Вязкость может решить, будет ли производиться закаленный клей

Модификатор каучука, который работает в лабораторной рецептуре, может оказаться непригодным для производства, если его вязкость создает проблемы при переработке.

Жидкая резина высокой вязкости может увеличить крутящий момент смешивания, продлить время смешивания, усложнить дегазацию и затруднить автоматическое дозирование. Эти эффекты становятся все более важными по мере увеличения нагрузки на резину.

Таким образом, окно практического выбора должно включать:

· Начальная вязкость и вязкость после смешивания смолы

· Требуемая температура смешивания и сдвиг

· Ограничения на дозирующее оборудование

· Поведение дегазации

· Жизнеспособность и стабильность при хранении

· Кинетика отверждения

· Окончательная дисперсия резины

Это имеет значение, когда рецептура переходит от лабораторной разработки к промышленному производству. Материал, который можно диспергировать вручную небольшой партией, может не обеспечить такой же консистенции при автоматическом смешивании или высокопроизводительном дозировании.

Ключевые параметры для сравнения при выборе реактивной жидкой резины

Для промышленных закупок эти свойства должны подкрепляться надежным контролем качества партии и последовательными аналитическими данными. Контроль поставщиком молекулярных характеристик, функциональности, вязкости и других критических характеристик может быть столь же важным, как и номинальная производительность отдельной лабораторной партии.

Практический рабочий процесс выбора реактивной жидкой резины

Более надежный процесс выбора начинается с условий эксплуатации клея и продолжается в обратном порядке, в зависимости от спецификации материала.

1. Определите профиль динамической нагрузки. Определите, будет ли соединение подвергаться циклическому сдвигу, отслаиванию, удару, вибрации, термоциклированию или комбинации этих условий. По возможности следует записывать частоту, амплитуду, температуру и ожидаемые циклы обслуживания.

2. Определите доминирующий вид отказа. Определите, является ли основной проблемой возникновение трещины, ее распространение, когезионное разрушение, межфазное разрушение, чрезмерная деформация или накопление усталости.

3. Сопоставьте функциональность клемм с химией клея. CTBN и ATBN можно рассматривать для эпоксидных систем, тогда как HTPB имеет отношение к химии полиуретанов. Функциональные группы необходимо оценивать по всей смоле и системе отверждения.

4. Определите окно обработки. Прежде чем выбирать окончательную марку, установите приемлемую вязкость, температуру смешивания, условия дозирования, срок годности и требования к отверждению.

5. Скрининг молекулярной массы и функциональности. Сравнивайте кандидатов по молекулярной массе, распределению молекулярной массы, терминальной функциональности, вязкости и другим важным характеристикам, а не полагайтесь только на названия продуктов.

6. Совместно оптимизируйте условия загрузки и отверждения. Концентрация каучука, режим отверждения, разделение фаз и конечная морфология взаимосвязаны. Изменение одной переменной может изменить производительность всей формулы.

7. Испытание в реалистичных динамических условиях. Прочность на растяжение в одной точке или на сдвиг внахлест недостаточна для динамического клея. Используйте циклические испытания, испытания на усталость, отслаивание, удар, вибрацию или термомеханические испытания, которые воспроизводят ожидаемую среду эксплуатации.

Для сложных составов техническая поддержка со стороны поставщика также может быть полезна при сравнении характеристик материалов, условий обработки и требований конкретного применения перед переходом к более масштабным испытаниям.

Этот подход снижает риск выбора каучука, поскольку он улучшает одно лабораторное свойство, одновременно создавая проблемы при обработке, сетевой структуре или долговременных усталостных характеристиках.

Где реактивная жидкая резина наиболее полезна при динамических нагрузках

Автомобильные и машиностроительные клеи

Узлы автомобилей и машин могут подвергаться вибрации, ударам, изменениям температуры и повторяющимся механическим нагрузкам. Клеи, используемые в таких средах, могут требовать баланса между прочностью, усталостной прочностью, адгезией и стабильностью производства.

Выбор подходящего модификатора зависит от химического состава клея, основы, геометрии соединения и ожидаемого цикла эксплуатации. Поэтому марку резины следует оценивать для всего клея, а не выбирать исключительно на основе отдельных механических характеристик.

Структурные и инженерные клеи

Структурное соединение обычно требует высокой когезионной прочности и стабильности размеров, поэтому модификацию резины необходимо тщательно контролировать.

Цель состоит в том, чтобы повысить устойчивость к разрушению без снижения несущей способности затвердевшего клея за пределы допустимых пределов. В этих системах сопротивление адгезионной усталости и характер роста трещин могут предоставить более полезную информацию, чем одни только данные об удлинении.

Электроника и электрическое соединение

Электроника и электрические сборки могут испытывать вибрацию, циклическое изменение температуры и дифференциальное расширение материалов с разными коэффициентами теплового расширения.

Для этих применений необходимо учитывать модификацию резины наряду с влагостойкостью, термическим поведением, усадкой при отверждении, электрическими требованиями и механическим соответствием.

Промышленное уплотнение и гибкое соединение

Применение гибкого склеивания и герметизации часто предполагает повторяющуюся деформацию, а не одну высокую механическую нагрузку. Поэтому состав может потребовать контролируемой гибкости и устойчивости к усталостным повреждениям при сохранении адгезии в течение длительного периода эксплуатации.

Здесь взаимосвязь между нагрузкой резины, модулем упругости, восстановлением, морфологией и когезионной прочностью становится особенно важной.

Правильный выбор реактивной жидкой резины зависит от профиля нагрузки

Не существует единой спецификации, определяющей идеальную реактивную жидкую резину для каждого применения динамического клея. Соответствующий выбор зависит от того, как деформируется клей, где может возникнуть повреждение, как распространяются трещины и как каучуковая фаза взаимодействует с отвержденной матрицей.

Что касается эпоксидных клеев, CTBN и ATBN обеспечивают разные химические пути модификации резины. В полиуретановых системах HTPB вводит гидроксильную функциональность, которая может участвовать в формировании сети. В каждом семействе материалов молекулярная масса, функциональность, вязкость, нагрузка и совместимость рецептур могут существенно изменить конечный результат.

Самый надежный подход — начать с рабочей нагрузки и основного механизма разрушения, а затем вернуться к требуемому химическому составу резины и параметрам рецептуры. Когда выбор реактивной жидкой резины рассматривается как проблема проектирования системы, а не простое сравнение продуктов, полученный клей можно оптимизировать не только по прочности, но также по стабильности обработки и долговременным характеристикам при повторяющихся механических нагрузках.
